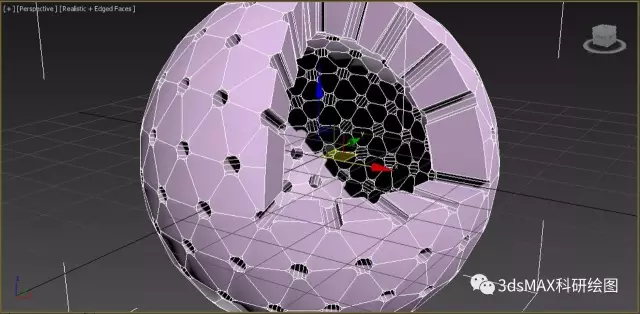

首要，看一下今天要画的模型——

这是个表面有非常多圆柱形孔洞的球壳结构，根据之前的教程，该模型能够分三步来画：

（一）圆柱体散布在几何球体表面；

（二）创建一个大一点的球与之中心对齐；

（三）做布尔运算（记得加一个长方体切除1/8角露出内部）。

因此，今天的教程到此结束了？

当然无！满足状况是不可能进步的！

今天要讲的办法与之前区别，所有的过程都是在原来的模型基本上直接对点、线、面加以操控来完成的。最后得到的模型浑然一体，按F3表示线框之后依然赏心悦目，这便是多边形建模。

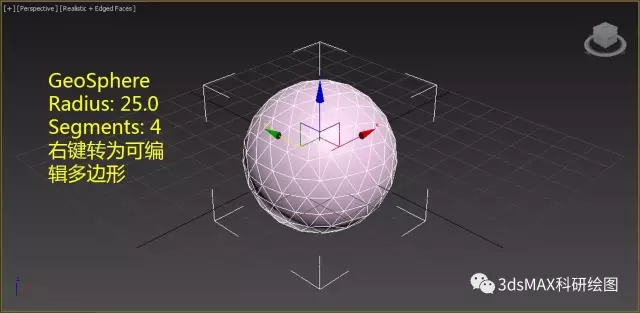

1. 一样，咱们从一个几何球体出发，参数如图所示

既然是多边形建模，重视力自然要转移到其子层级上来。

2. 切换到Verticle（点）层级，在Edit Verticles卷展栏中找到Chamfer（切角）命令。点击其右边的黑色方框，球面上的每一个点所在的角均被切除一小块，得到一个近似正六边形（或五边形）的面。

在显现的参数调节表示中咱们能够看到两个命令（下图红框中所示）：第1行的数值暗示切角体积，鼠标指针移到上面之后会出现上下箭头来调节数值（默认1.0）；第二行的√暗示是不是将切角处的面删除。这儿咱们选中√，可观察到切角处的面均呈开口状。

3. 选取Modifiers（修改器）>>arametric Deformers（参数化变形器）>>Shell（壳）命令，外边量随意（如5.0）

看上去似乎已然大功告成为了，咱们对以上模型做布尔运算，切除1/8个角瞧瞧。

咱们发掘孔是有了，然则孔径从内到外是逐步增大的。这是因为Shell修改器命令是沿着面的法线方向添加的，对一个球面来讲，在径向方向越远离球心，孔占据的截面积自然越大。

倘若咱们期盼得到一个孔径均匀的孔道该怎么办？

很简单，让咱们回到第2步。之前的过程不变，为了让最后的孔看上去又大又圆，在执行切角命令时，咱们连续操作两次，参数设置如下图所示。

（第二步切角不要选√）

3. 另一创建一个半径35，分段数为4的几何球体。重复第二步操作，而后将两个球体中心对齐。

4. 将两个球的边界（开口的孔）连接起来就大功告成为了！

在连接之前，有两点需要尤其重视，由于这表现了3ds MAX的建模精髓！！！

第1点，独立的两个可编辑多边形之间是没法进行连接操作的，需要将其合并为一个整体。详细办法是先选中其中一个，在卷展栏中找到Attach（附加），而后点击另一一个就可（记得最后取消选取Attach，否则该命令将继续执行下去）。

第二点，亦是更关键的一点。咱们创建的两个球体都是外边为正面，倘若将其边界连接之后，形成一个整体。此时最外面（大球的正面）和最里面（小球的背面）将是最后模型的正面，而两个球之间相对的面则是模型的反面。因此，需要将内部的球面翻转一下，选取内部的球体，添加Normal>>Flip Normal（翻转法线）命令，而后再Attach作为一个整体。

此时再选中所有的边界，点击Bridge（桥接），就可得到成功连接的孔道了。未翻转法线的错误示例这儿就不展示了，有兴趣能够自己尝试。

5. 创建长方体，转为可编辑多边形，将图中所示的边移动到合适位置（与球上的孔对齐）。点击Create（创建）>>Geometry（几何体）>>Compound Objects（复合对象），找到Boolean（布尔）。依次点击球体>>Boolean>>Pick Operand B>>变形的长方体（软件默认是求差集）。

得到结果如下

最后渲染出图

很高兴您能看完全文！

和布尔办法相比，多边形建模看上去稍显繁杂，那是由于大众还不熟练的缘故。等到有一天，当你把握了多边形建模，你就能够对哪些怀揣布尔神器的学徒们感叹道：“你们以为我火速乐吗？我的愉快你们想象不到！”
