先来一首“通天大道宽又阔”洗洗脑，愿你们能一秒钟做出这个塔楼......

  绝地求生这款游戏不管是手游还是端游如今已然能够说是大部分的人都在玩了，正在学习3Dmax的你们是不是想过用3Dmax来把“吃鸡”其中的各样建筑、内部装饰设置是地图制作出来呢~

那样这次就给大众带来用3Dmax制作绝地求生其中“塔楼”的建模办法，期盼大众能够把握。以下是建模过程图：

  首要先来瞧瞧这个塔楼在端游中的截图，这个不是手游里面的塔楼，因此看起来比大众在玩手游的时候看起来要更加精细。

这个塔楼一共有八个面，其中两个带门的面要略宽右侧有三个窗户

一层有一个门和五个窗户，门左侧有两个窗户

右侧有三个窗户：二层有一个门和四个窗户，门右侧隔着一面墙有一个小窗户，左侧有三个大窗户

本教程将塔楼每层都单独分出来进行制作，分别为：地基、台阶、一层、中间层、二层、天花板、栏杆、楼梯

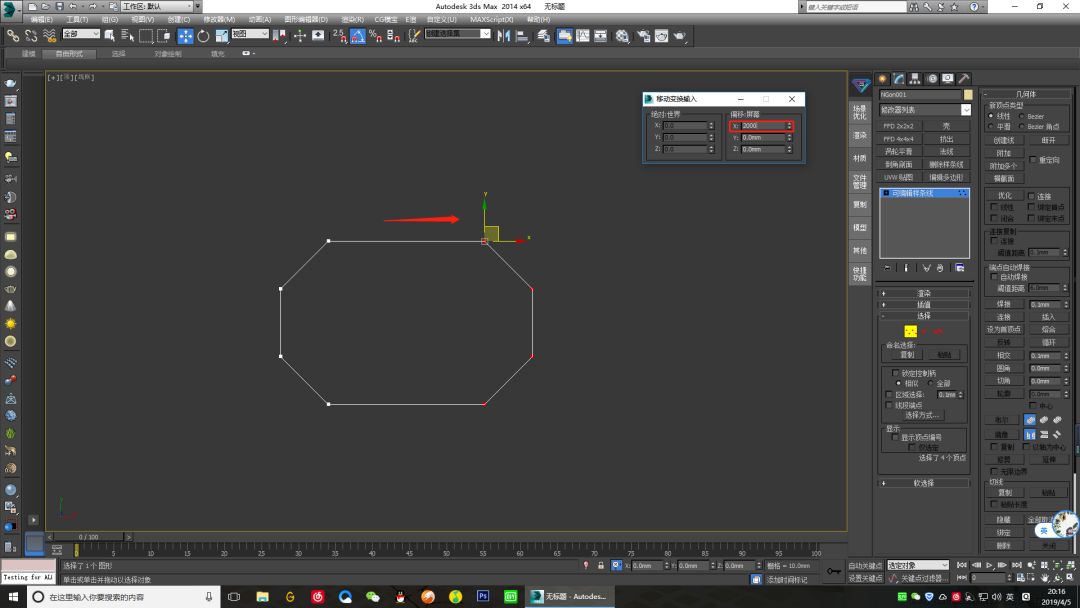

利用样条线——多边形绘制一个八边形 参数如图

将方向捉捕设置为2.5度，将八边形旋转为正方向

而后将右侧的点往右侧移动2000

为样条线添加“挤出”修改器，挤出地基的高度

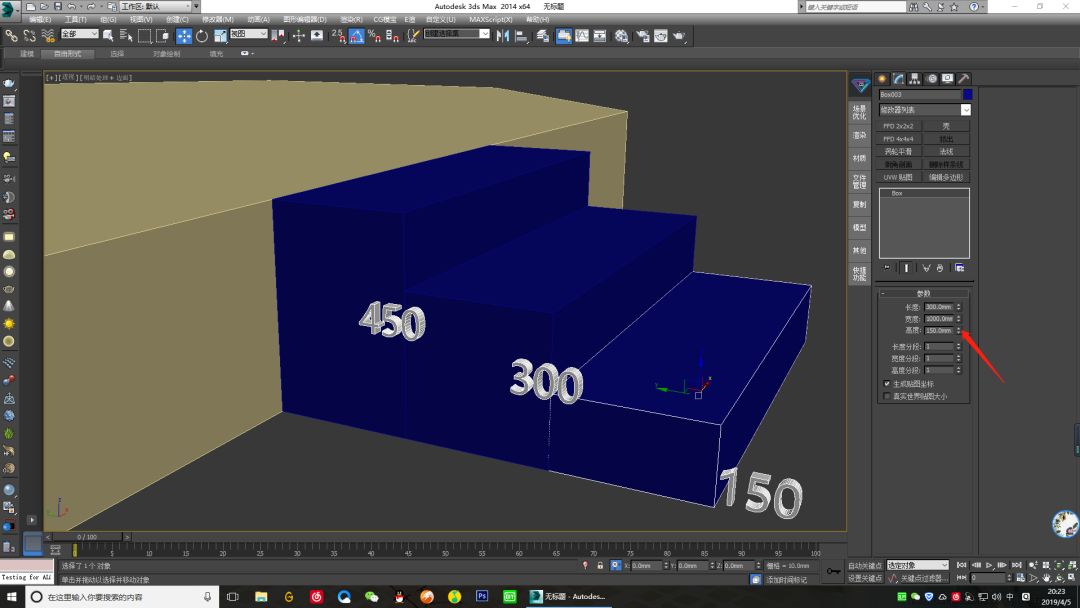

利用几何体——BOX绘制三个台阶，高度分别为：150  300  450

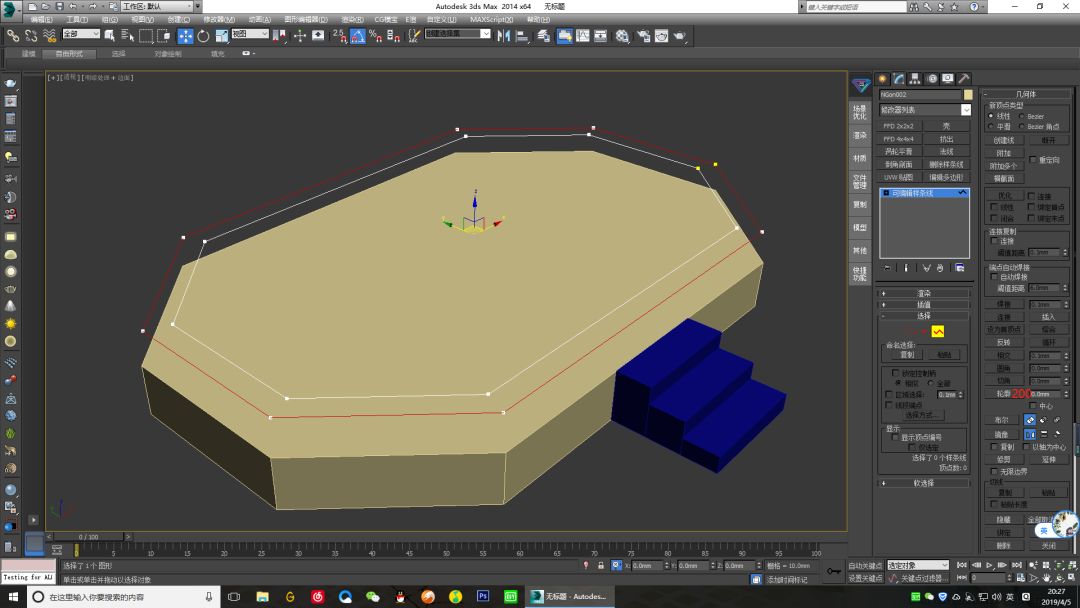

复制地基或用样条线绘制一个同样的八边形，转化为“编辑样条线”，在样条线子层级里面“轮廓”50做出墙体和地基的间距，而后再往里面“轮廓”200做出墙体的厚度

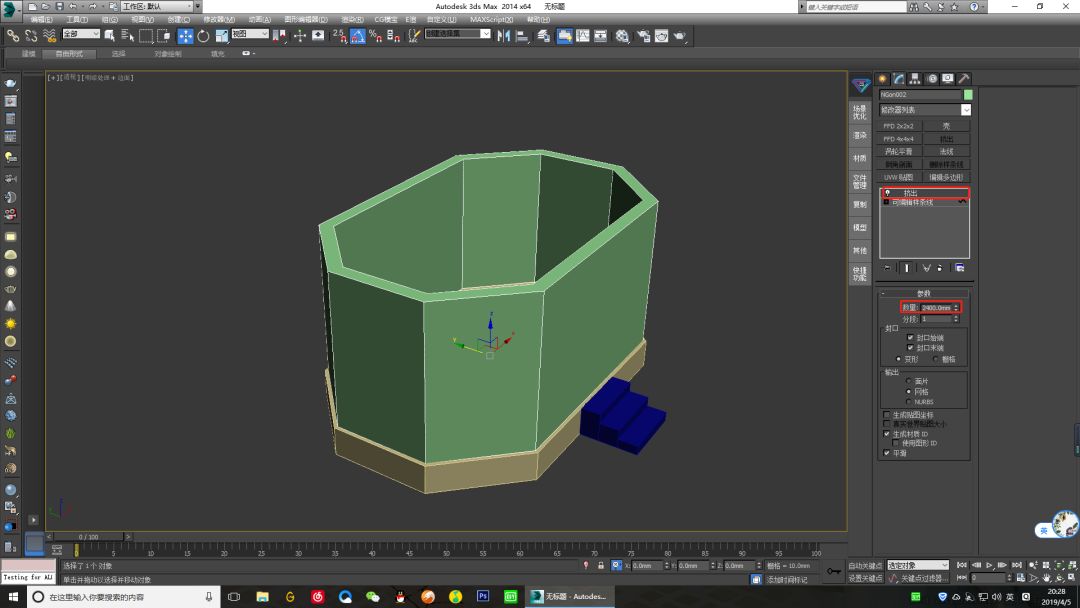

为样条线添加“挤出”修改器，挤出一层的高度2400

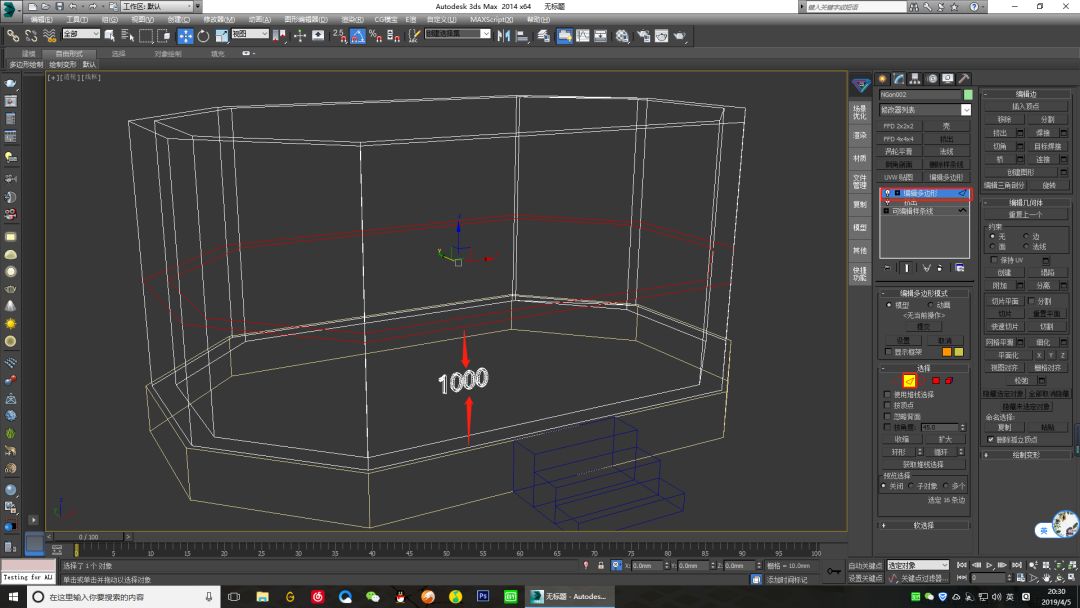

将制作好的墙体转化为“可编辑多边形”，在编辑多边形子层级“边”中选中所有垂直的线，而后“连接”一条线（内外都有），而后将线移动距离地基1000的位置

如图所示选中一条边，而后点击选取卷珠帘中的“环形”

效果如下图所示

为这八条线加“切角”，切角量为200

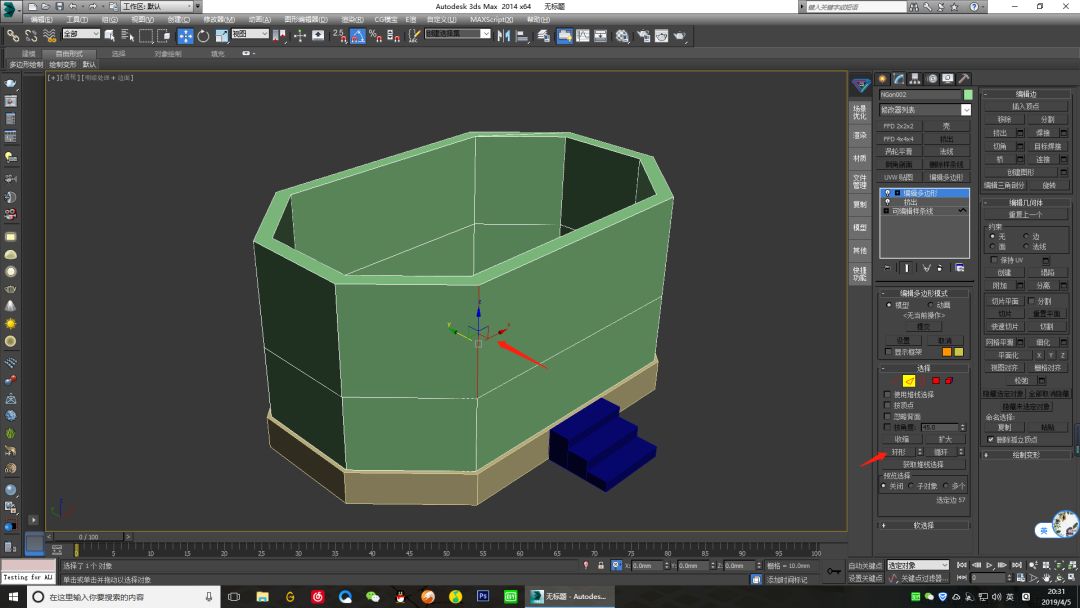

选中这八个支撑柱的“面”，

给这八个面加一个“挤出”，挤出400

选中支撑柱底面外边的线，而后在顶视图里面挪到底面内部的线上，使其两根线“重合”

如图操作

在侧视图里面选中红框中所有的点，往上移动到支撑柱底面的位置

出来的效果如图所示

选中带有门的一面所有的“水平线”

“连接”一条线

为这些线加一个“切角”，切角量为400（中间便是800即门的宽度）

选中如图所示这内外四条线

“连接”一条线，并将连接出来的两条线移动到距离地基1800的高度（门的高度）

效果如图所示

选中“门”的这两个面，往内部“挤出”200（挤出-200）

将内外四个面所有删除掉（做出门洞）

选中窗户这四条水平线

“连接”一条线

为连接出来的线加一个“切角”，切角量为400（做出窗户的宽度）

出来效果如图所示

为这四条线“连接”一条线，并将这条线和门洞顶部对齐（做出窗户的高度）

效果如图所示

选中“窗户”这个面，往内部“挤出”200（做出窗户 的深度）

将这五个面都用相同的办法所有做上窗户

出来的效果如图所示

将地基往上复制一个，做出“中间层”，中间层比地基的半径大500

将中间层复制一个出来，回到“样条线”里面，将墙体利用“点的优化”修改成如图所示的形状

而后“轮廓”200，做出二层墙体的厚度

重视样条线交叉的部分，并调节好

为样条线添加“挤出”修改器，挤出2400做出二层墙体的高度，而后和一层门窗的做法同样，做出二层的门窗

将中间层往上再次复制一个，用做天花板，将天花板转化为“可编辑多边形”，而后选中顶部的面“插进”100做出天花板外围的厚度，再往下面“挤出”200做出凹陷的天花板，效果如图所示

用“线”绘制顶部围栏的形状（重视不要太整齐，多扭曲有些才会出来破烂的感觉），而后在“渲染”里面将“在渲染中启用”和“在视图中启用”所有打上勾。

利用“圆柱体”绘制围栏的立柱，用“FFD4X4X4”改变立柱的形状，使其看起来像被外力撞击了同样

用样条线或长方体绘制两个U型的楼梯支撑柱

用长方体绘制一个楼梯层的平台

利用“样条线”绘制如图所示的图形（楼梯的截面）

为截面添加“挤出”修改器，挤出100

往另一面再复制一个，使其对叫作

用“样条线”绘制一个楼梯的斜面

重视这个斜面是有厚度的

将斜面转化为“可编辑多边形”，在顶部的面上选中“两侧的线”，而后“连接”出楼梯台阶

为台阶的“线”加一个“切角”，做出台阶的厚度

选中台阶的这些“面”

将这些面“挤出”，挤出台阶的深度

而后在“侧视图”里面调节台阶的斜度

选中其中“一个”台阶所有的面，往上再复制一个台阶，并对齐

将做好的一层楼梯往上复制一个，并调节好位置，做出二层的台阶

利用“样条线”和“剖面”图形制作门套（用倒角剖面修改器制作）

利用“长方体”转化为“编辑多边形”的办法制作门的造型

相同的办法制作窗套

用“长方体”制作窗户上下两个挡板，利用“样条线”轮廓的办法制作窗框

将做好的门窗利用“复制”制作出其它的门窗，整体出来的效果如图所示

最后大众能够在学习材质和灯光后为塔楼添加材质和灯光，使其看起来更加的真实
